Die Modemfamilie 5000

SHDSL - Modems bis 2 Mbit/s

Überblick:

Die Modemfamilie 5000 ist eine G.SHDSL Familie mit allen üblichen Schnittstellen. Es gibt die Modems als Tischgerät und als Karte für für ein spezielles, SNMP managebares 19-Zoll Einschubsystem. Die Modems arbeiten mit TC/PAM16 – Modulation und können bei voller Übertragungsrate je nach Kabeltyp und Adernstärke bis 8 km überbrücken, bei 64 kbit/s ist eine Reichweite bis etwa 20 km möglich.

Über das Racksystem ist die SNMP-Managent-Fähigkeit auch für die entfernten Tischgeräte möglich. Alle Geräte haben ein Flash-Memory, das ein einfaches Software – Upgrade bei Bedarf erlaubt.

Verfügbare Modelle der SHDSL - Modems (Tischgeräte)

Tischgeräte:

- NTU 5000: E1 (G.703/704)

- NTU 5010:

• EIA530/449

• X.21

• V.35
• V.24 (sync bis 192 kbit/s, async bis 115,2 kbit/s, nur bei NTU5010/6)

- NTU 5020: Ethernet 10/100BaseTX mit Bridging Funktion

- NTU 5040: Regenerator für erhöhte Reichweite

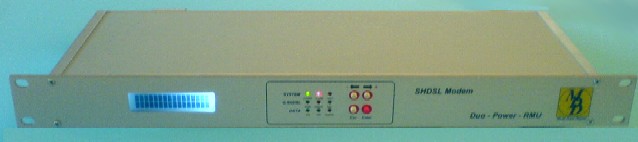

- NTU 5010/6: Rackmount V.24, mit integriertem AC und DC Netzteil

- NTU 5010/7: Rackmount X.21, mit integriertem AC und DC Netzteil

Die Tischgeräte haben integrierte Netzteile für 230 V~ oder 48 V=. Außerdem haben die Tischgeräte immer nur eine Datenschnittstelle, wie E1, X.21, Ethernet, usw.

Einschubkarten mit je 2 Modems und 2 Schnittstellen:

• E1 (G.703/G704)

• EIA530/449/X.21

• V.35

• Ethernet 10/100BaseTX mit Bridging Funktion

• Ethernet 10/100BaseTX incl. Routing

Technische Daten E1:

• G.703/704 Interface

• Line code: HDB3/AMI

• Data rate: 64 kbit/s bis 2048 kbit/s

• Operation: Full or Fractional

• Impedance: 120 ohms balanced / 75 ohms unbalanced

• Framing: Structured with or without CRC-4 or unstructured (transparent)

• Timing: Internal or G.703 recovery

• Compliance: ITU-T G.703, G.704, G.706, G.821, G.823, G.826, CTR12

• Jitter performance : ITU-T G.823

• I/F connections : BNC for unbalanced, 5 pin wire connector or RJ-45 for balanced

Transmit level E1:

• Pulse amplitude: Nominal 2.37V+10% for 75 ohm

• Nominal 3.00V+10% for 120 ohm

• Zero amplitude: +0.1V

• Transmit frequency tracking:

• Internal timing : +/- 30ppm

• Loopback timing : +/- 50ppm

• External timing : +/- 100ppm


Ethernet Interface:

• Supports 10/100Base-T auto sensing half/full duplex

• Complies with IEEE 802.3/IEEE 802.3u

• Operates as a self-learning bridge in transparent mode

• Supports up to 128 MAC learning addresses

• Supports bridge filter function

SHDSL Interface:

• Line code : 16 level Trellis coded PAM, 2-Draht

• Line data rate : User selectable from 192 kbit/s to 2.304Mbit/s

• Support : ANSI (Annex A) and ETSI (Annex B)

• Support wetting current : 4mA-20mA

• Compliance: ITU-T G.991.2


Datacom Interface:

• V.35, EIA449, EIA530, X.21, V.24 (nur NTU 5010/6)

• Data Rate : 64 kbit/s bis 2304 kbit/s
• Timing : Internal, External, and Recovery

Physikalische Daten Tischgeräte  100 – 240 V~ über internes Netzteil oder 48 V=

• ca. 10 W Leistungsaufnahme

• Abmessungen 19,5 x 4,8 x 16,8 cm (B x H x T)

• Temperaturbereich 5°…50°CTechnische Daten G.SHDSL-Router (Tischgeräte):

Routing

• Support TCP/ IP/ UDP/ ARP/ICMP/IGMP protocols

• IP routing with static routing and RIPv1 & RIPv2 (RFC1058/2453)

• IP multi-cast and IGMP proxy (RFC1113/2236)

• Network address translation and port address translation  (NAT/PAT) (RFC1631)

• NAT/ ALG (Application Layer Gateway) for ICQ/Netmeeting/MSN/Yahoo Messenger

• DNS relay and caching (RFC1034/1035)

• DHCP server (RFC2131/2132)

• IP precedence (RFC 791) (for Firewall Router)

Bridging

• IEEE 802.1D transparent learning bridge

• Port-based VLAN (for ET10RS model) Security

• DMZ host/ Multi-DMZ/ Multi-NAT functions

• Virtual server mapping (RFC1631)

• VPN server pass-through for PPTP/L2TP/IPSec tunneling

• Natural NAT firewall

• Advanced Stateful packet inspection (SPI) firewall (for Firewall Router)

• Application level gateway for URL and keyword blocking (for Firewall Router)

• User access control : deny certain access of PCs to Internet (for Firewall Router)

Management

• Easy-to-use Web based GUI for quick installation, configuration and management

• Menu-driven interface / command line interface (CLI) for local console and Telnet access management

• Password protected management and access control list for administration

• SNMP management with SNMPv1/ SNMPv2c (RFC1157/ 1901/1905) agent and MIBII (RFC1213/1493)

• Software upgrade via Web browser and TFTP server

ATM

• Up to 8 PVCs

• UBR/XBR/VBR-rt/VBR-nrt for QoS

• OAM F5 AIS/RDI and loopback

• AAL5

AAL5 Encapsulation

• VC multiplexing and SNAP/LLC

• Ethernet over ATM (RFC 2684/1483)

• PPP over ATM (RFC 2364)

• Classic IP over ATM (RFC 1577)

PPP

• PPPover Ethernet (RFC 2516)

• PPP over ATM (RFC 2364)

• User authentication with PAP/CHAP/MS-CHAP

Ethernet Interface

• Supports 10/100Base-T auto sensing half/full duplex

• Complies with IEEE 802.3/IEEE 802.3u

• 1 oder 4 Port Models

G.SHDSL

• SHDSL: ITU-T G.991.2 (Annex A, Annex B), 2- oder 4-Drahtversionen verfügbar

• Encoding scheme: 16-TCPAM

• Data Rate: N x 64/128 kbit/s bis 4,608 Mbit/s (N=0~36, 0 for adaptive)

• Impedance: 135 Ohms

Physikalische Daten

• 100 – 240 V~ über externes Netzteil

• ca. 10 W Leistungsaufnahme

• Abmessungen 18,7 x 3,5 x 14,5 cm (B x H x T)

• Temperaturbereich 5°…40°C
